Программа для расчёта токов КЗ, токов нагрузки, падения напряжения и анализа работы защит в сети переменного и постоянного тока.

Примеры работы программы с результатами расчётов:

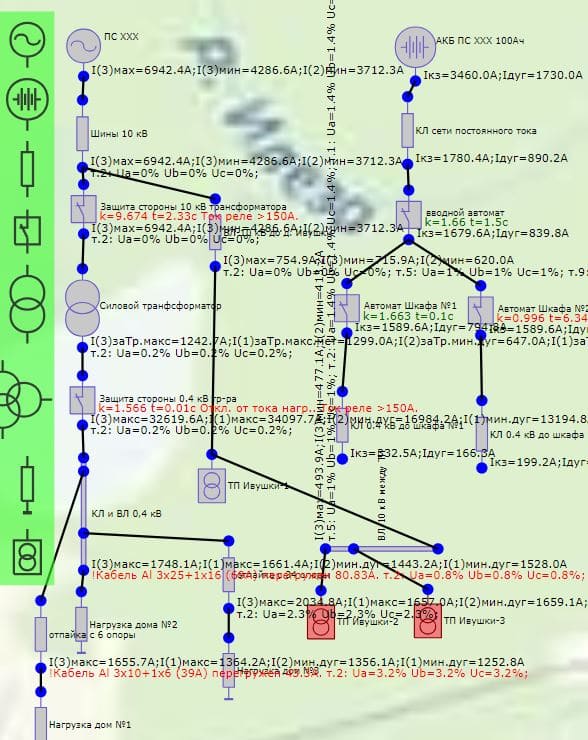

Пример расчёта в сети переменного и постоянного тока.

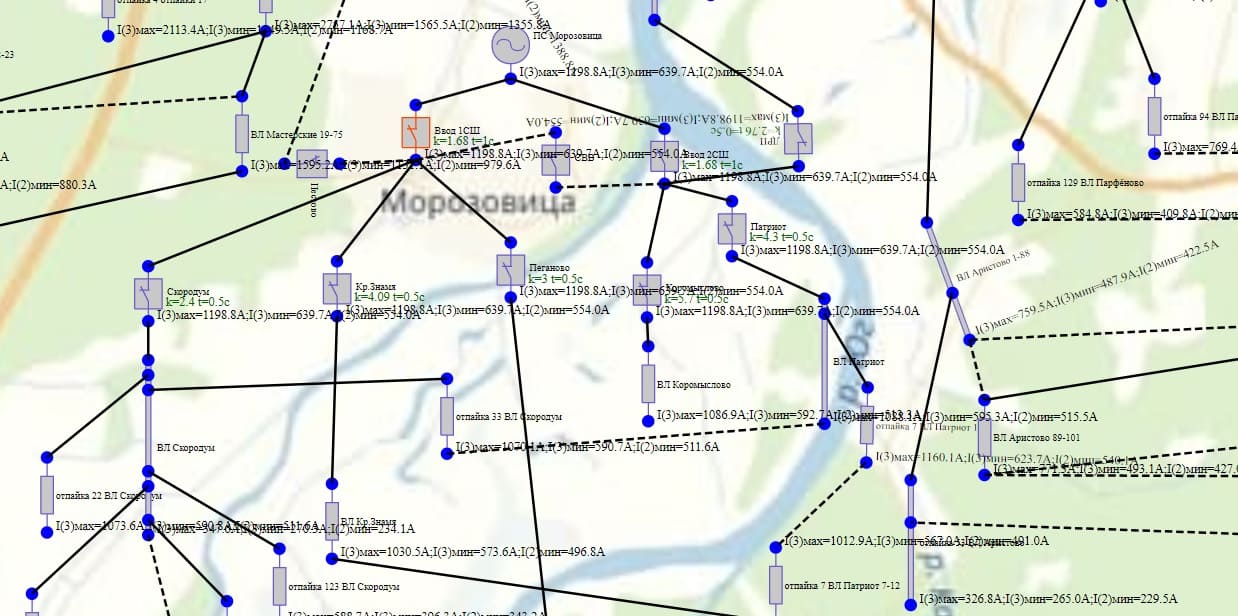

Токи КЗ на схеме.

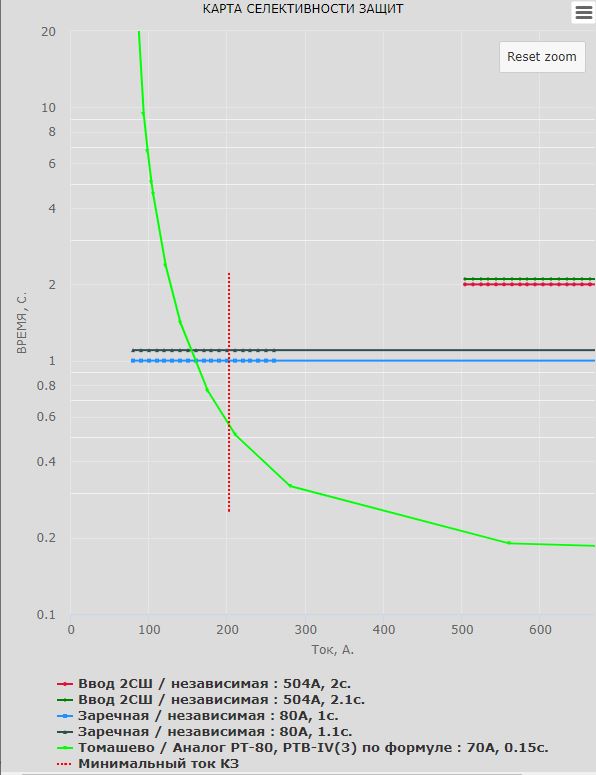

Пример карты селективности защит РЗА из программы:


Пример карты селективности защит РЗА.

Возможности программы сайта:

  • Графическое моделирование схем электроснабжения;
  • Расчёт токов короткого замыкания;
  • Анализ работы защит;
  • Расчёт токов нагрузки;
  • Расчёт падения напряжения от токов нагрузки;
  • Проверка проводов ВЛ, КЛ, тр-ров и ТТ на перегрузку;
  • Простой расчёт аварийных режимов сети.

Здесь вы можете рассчитывать токи КЗ и падение напряжения от нагрузки в сети переменного, постоянного тока напряженем от 220В до 110кВ


Сайт пригодится вам как для быстрых расчётов небольших схем, так и для больших разветвлённых сетей 0.4 кВ, 6 кВ, 10 кВ, 35 кВ, 110 кВ от дома до районов. Умеет считать в сети постоянного тока 220 В.


Для быстрых расчётов маленьких схем (которые не нужно сохранять) не обязательно регистрироваться.


Редактор для гостей доступен по кнопке выше или находится здесь:


Приветствую, Гость Вы можете выполнить расчётов Режим: Координаты X=0 Y=0



Возможности зарегистрированных пользователей:

  • Ваши схемы под паролем;
  • Хранение аварийных режимов вашей сети;
  • Возможность объединить схемы с коллегами для совместных расчётов.




Очень кратко: рисуется электрическая схема в графическом редакторе сайта из базовых элементов - источника энергии, защиты, сопротивлений, трансформаторов, нагрузок. Все элементы нужно соединить друг с другом:

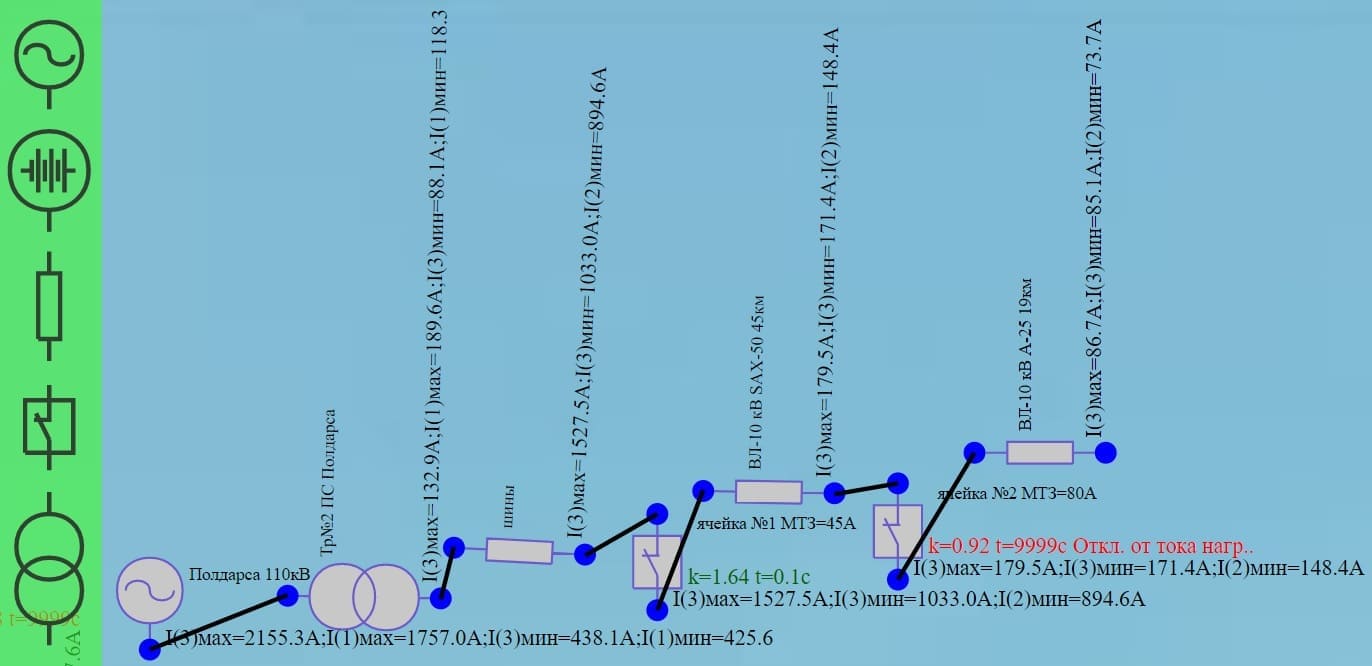

Пример работы программы расчета тока КЗ.

Задать параметры:

Для системы - реактансы (напряжение и внутреннее сопротивление или ток КЗ).

Для сопротивления - состав. Выбрать тип проводов, воздушных или кабельных линий и их длину.

Для защиты - выбрать тип автомата или время токовую характеристику, задать ток срабатывания защиты и нагрузку.

Выбрать нужный трансформатор.

Нагрузкам задать мощность.


В один клик программа рассчитает токи короткого замыкания, проанализирует работу защит, рассчитает падение напряжения от токов нагрузки и прямо на схеме покажет результаты расчётов, покрасив в зелёный или красный цвет - критические результаты расчётов.

Для удобства создания электрических схем Фон схемы скачивается с яндекс карт каждому пользователю в зависимости выбранного места при регистрации.

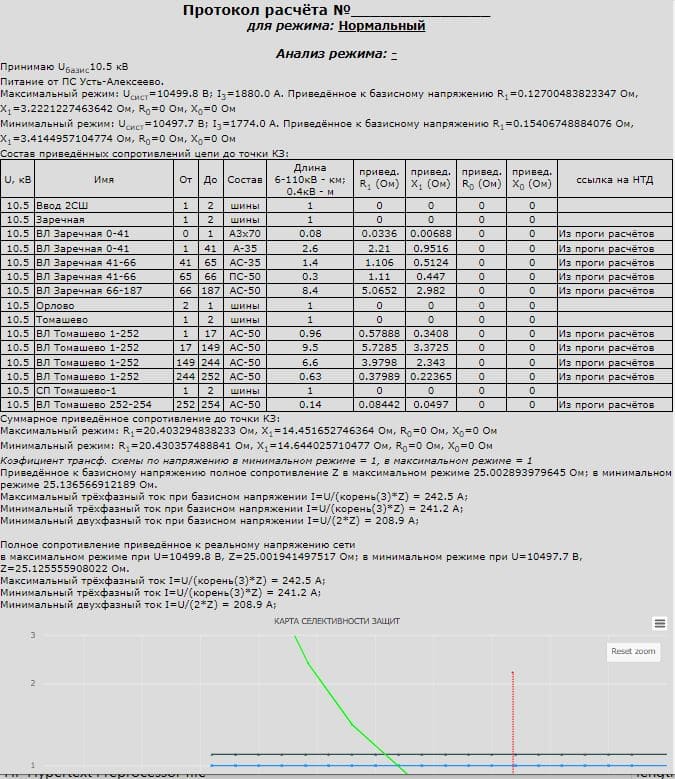

Протокол расчёта тока КЗ с анализом работы защит можно получить для любой точки схемы, кликнув по точке с рассчитанным током КЗ.

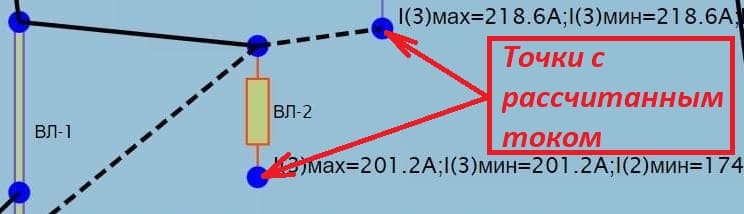

Точки с рассчитанным током.

В протоколе расчёта тока КЗ будет находится карта селективности защит РЗА с этим током.


Точки с рассчитанным током.

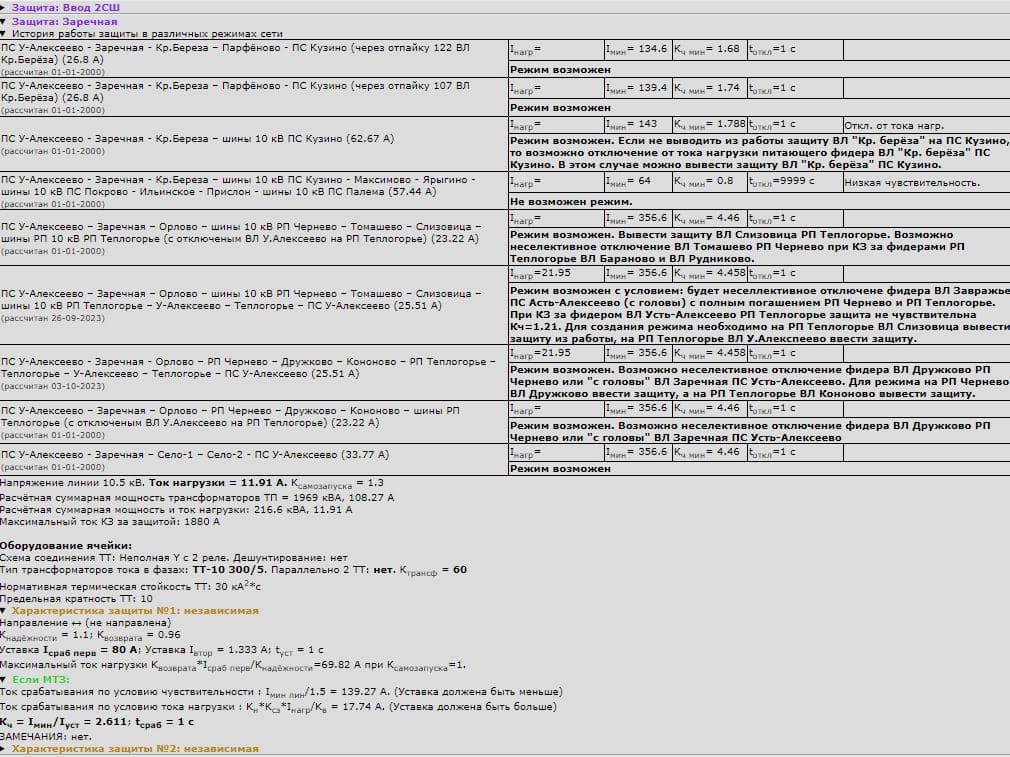

Кроме этого в протоколе будет анализ работы защит с рассчитанным коэффициентом надёжности и временем работы защит. Так-же будет находится информация по рассчитанным нагрузкам, истории работы защиты в различных аварийных режимах сети.


Точки с рассчитанным током.


Для зарегистрированных пользователей схемы хранятся в редакторе. В любой момент схемы можно поправить, создать аварийный режим сети и проанализировать работу защит. Программа запоминает собранные аварийные режимы сети и работу защит для них.


Возможности:

  • Расчёт токов КЗ в сети с изолированной, глухозаземлённой нейтралью, постоянного тока от аккумуляторов;
  • Быстрое создание расчётных схем;
  • Хранение схем зарегистрированных пользователей;
  • Схемы переменного и постоянного тока на одном холсте (в одном месте);
  • Запоминание аварийных режимов работы сети;

  • Токи КЗ во всех точках и за трансформаторами прямо на схеме;
  • Мгновенный протокол расчёта для токов КЗ с анализом работы защит для любой точки, печать на принтер;

  • Выключателю возможно задать 4 защиты;
  • Каждой защите любая время-токовая характеристика;

При расчётах:

  • Расчёт чувствительности защит и селективность;
  • Проверка трансформаторов тока токам КЗ;
  • Чувствительности защит для токов КЗ за трансформатором 35/10/6 кВ;
  • Хранение истории токов КЗ аварийных режимов сети через защиту (выключатель);

Добавление или изменения параметров:

  • Любого трансформатора;
  • Сопротивлений (ВЛ, КЛ, проводов). К примеру ВЛ-10 кВ провод СИП-70 сопротивление X = 0.291 Ом/км, а не 0.2915 Ом/км.



Для регистрации на сайте кликом укажите место, приблизив область карты для создания картинки-фона ваших схем:
