Расчёт потери напряжения в сети.

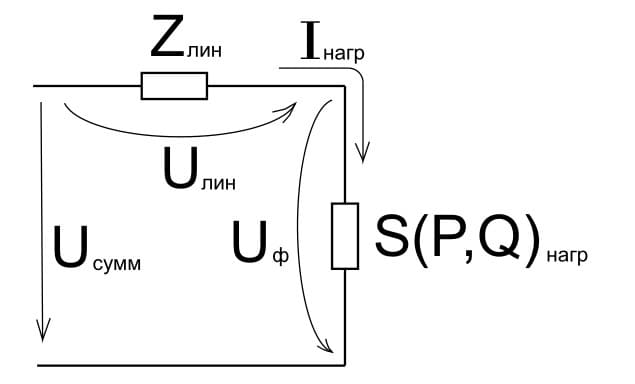

Формулы для расчёта:

$Z_{лин}=\sqrt{R_1^2+X_1^2}$    ;      $S_{нагр}=\sqrt{P_{нагр}^2+Q_{нагр}^2}$    ;      $I_{нагр}=1000\cdot \frac{S_{нагр}}{U_{ф}}$
$U_{лин}=Z_{лин}\cdot I_{нагр}$
${\phi }_{нагр}=arctg(\frac{Q_{нагр}}{P_{нагр}})$    ;      ${\phi }_{лин}=arctg(\frac{X_{лин}}{R_{лин}})$
${\bar{U}}_{сумм}={\bar{U}}_{лин}+{\bar{U}}_{нагр}$
$U_{сумм}=\sqrt{{(U_{ф}\cdot \cos \left({\phi }_{нагр}\right)+U_{лин}\cdot \cos \left({\phi }_{лин}\right))}^2+{(U_{ф}\cdot \sin \left({\phi }_{нагр}\right)+U_{лин}\cdot \sin \left({\phi }_{лин}\right))}^2}$
$\Delta U_{лин}=100\cdot \frac{U_{лин}}{U_{сумм}}$ , %

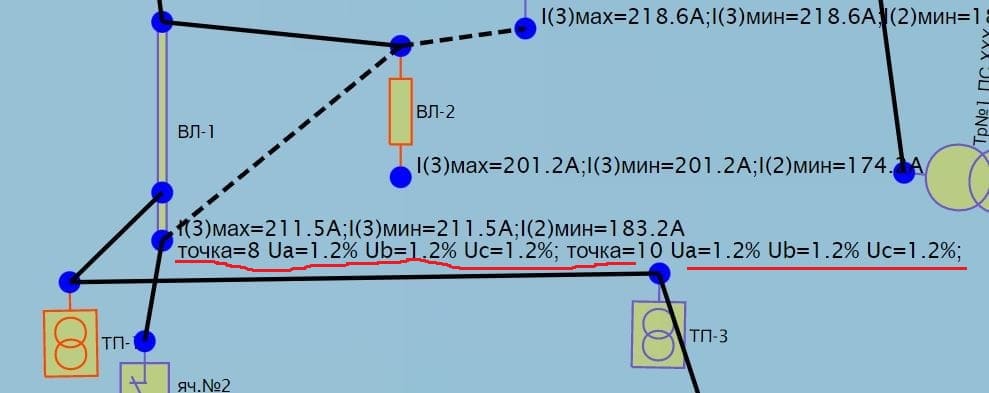

Если в схеме есть нагрузки сети, то программа сайта расчитает падение напряжения на каждом участке сети и выдаст результаты на схеме:

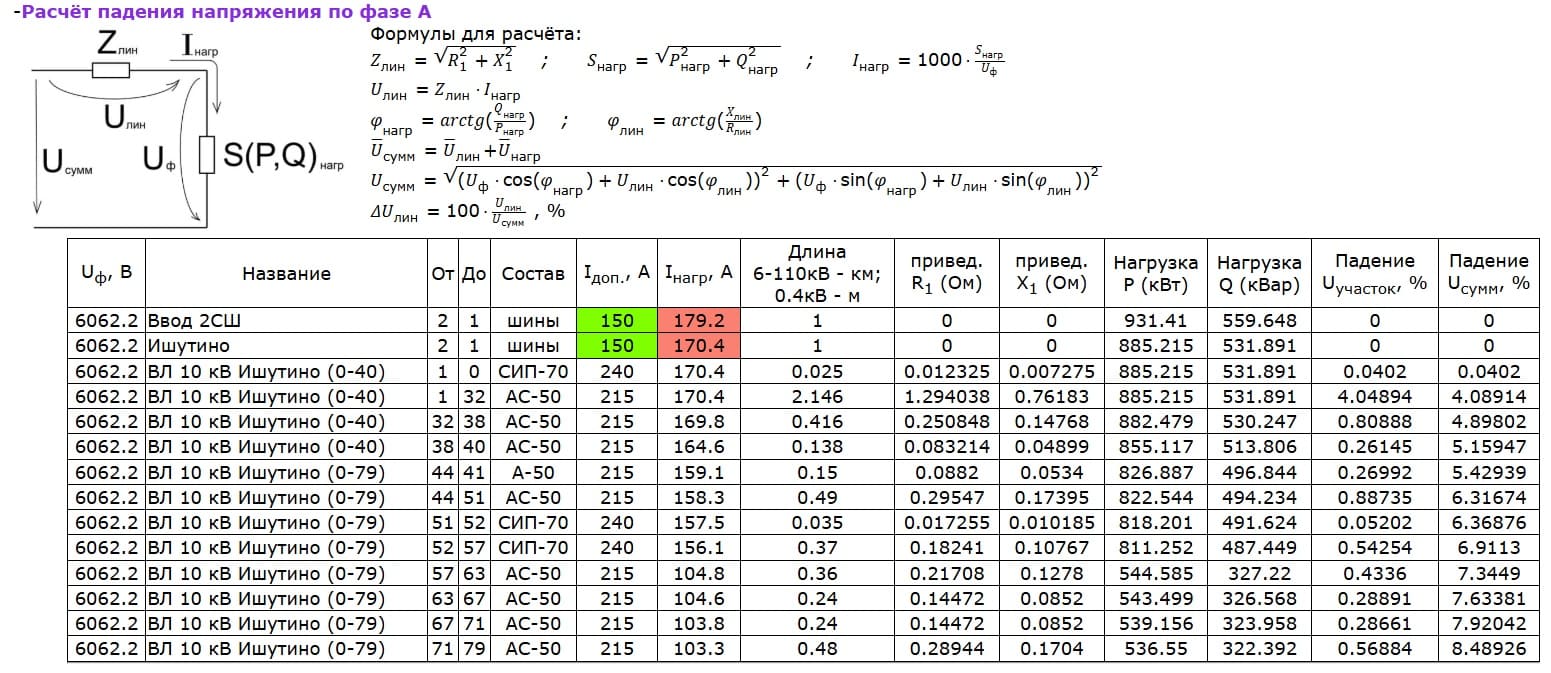

Так-же результат расчёта можно получить в протоколе расчёта:

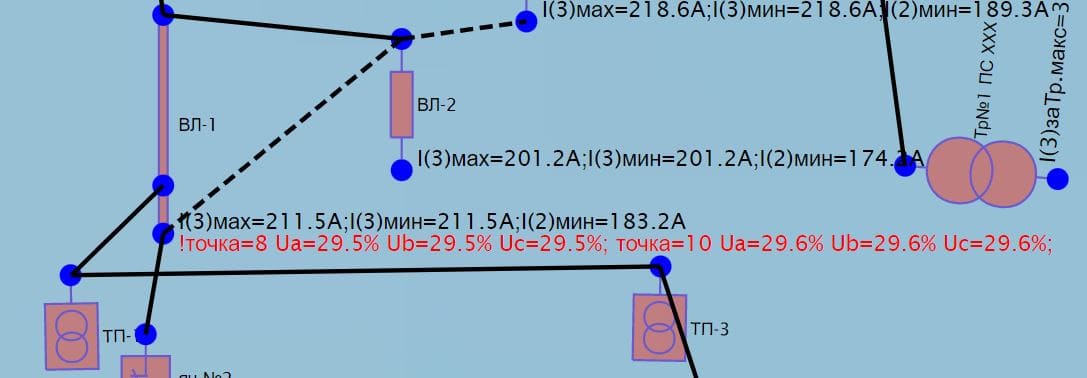

Если падение напряжения превысило допустимого порога 10%, текст выделит красным цветом:

Программа умеет равномерно расчитывать нагрузки элементам, у которых не задана мощность. При этом ток нагрузки, указанный в защите:

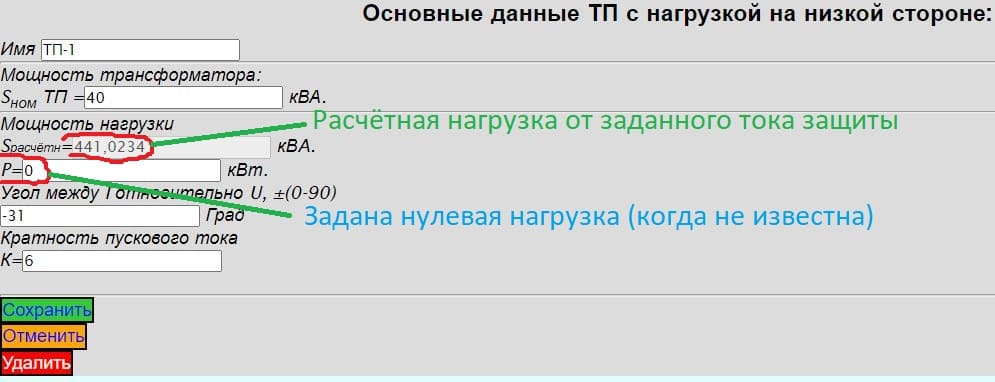

пересчитается в полную мощность и распределится равномерно по нулевым нагрузкам в зависимости от мощности силовых трансформаторов ТП или КТП. Её можно увидеть, кликнув по элементу нагрузки:

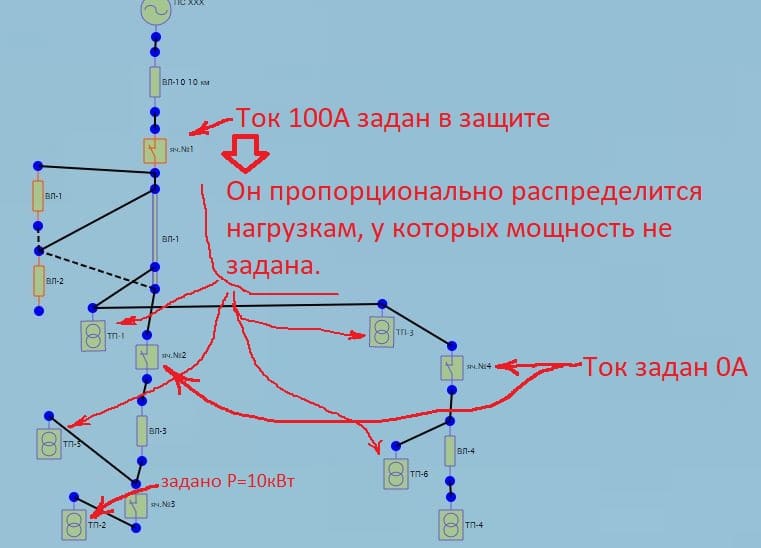

Образно так:

Расчётные мощности нагрузок будут учитываться при собранных аварийных режимах сети. Ток нагрузки защиты в аварийном режиме будет складываться из расчётных мощностей элементов нагрузок программой сайта, тем самым не прийдется подсчитывать вручную токи нагрузок в аварийных режимах. Падение напряжения так-же будет рассчитываться с учетом рассчитанных нагрузок элементов.
