Автоматический подсчёт нагрузок сети в программе TokiKZ.ru

В схемах 2 элемента несут информацию о мощности нагрузки.

Программа суммирует нагрузки и мощности трансформаторов раздельно. Результат можно просмотреть в табличке, кликнув на любой элемент, к примеру:

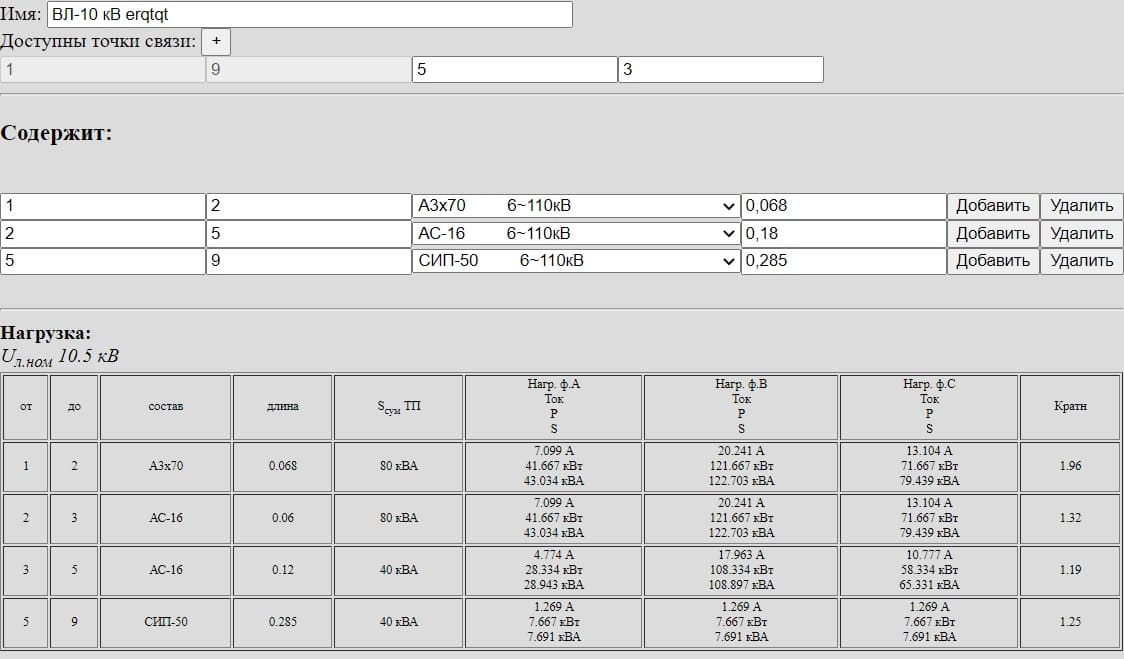

Расчёт нагрузки для элемента схемы

или расчёт нагрузки выполнен для каждой защиты в протоколе:

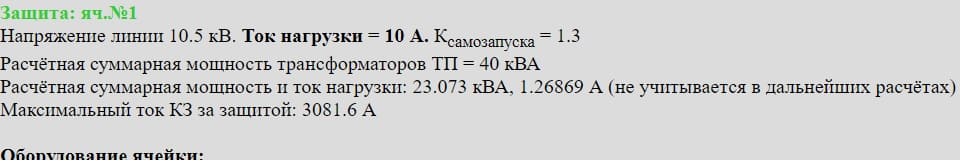

Расчёт нагрузки в протоколе сайта TokiKZ


Простая нагрузка:

Используется для подсчёта суммарной нагрузки.


В поле Имя присвойте название, оно будет отображаться на схеме. Заполните поля Кратность пускового тока, Для 3 фазной нагрузки: активную мощность и угол между I относительно U, ±(0-90), Для нагрузке на разных фазах А,В,С соответственно P и угол,



Трансформаторная подстанция (ТП) с нагрузкой:

Используется для подсчёта суммарной мощности ТП (расчёта отсечки защиты) и суммарной нагрузки.


В поле Имя присвойте название, оно будет отображаться на схеме. Заполните поля Мощность трансформатора, Мощность нагрузки, Угол между I относительно U, ±(0-90), Кратность пускового тока,


При расчётах программа суммирует нагрузки в векторном виде.
