Отображение ВЛ на картах яндекса.


Для чего это нужно?


  • Позволит более точно определить длину ЛЭП, увеличив точность расчёта токов короткого замыкания и выбор уставок защит ЛЭП;
  • Наглядность ЛЭП на карте позволит более точно определять объёмы работ по обслуживанию линий электропередач.

Cвои ЛЭП на картах может разместить любой пользователя сайта.

После входа в редактор внизу находится кнопка для просмотра всех занесённых линий пользователем на Яндекс.Карты.


Кнопка для просмотра всех ВЛ на картах яндекса

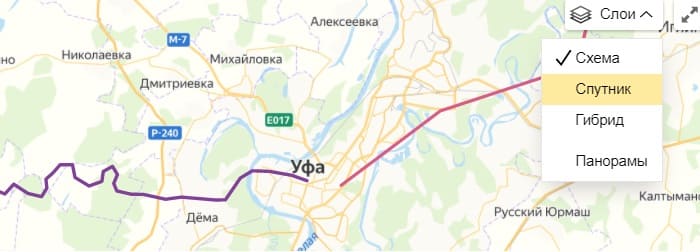

После нажатия на кнопку появятся Яндекс.Карта со всеми линиями пользователя, если они бали занесены на карту, примерно так:


Пример всех линий на яндекс.картах

Что-бы линии на картах появились, нужно занести координаты точек (столбов). Это можно сделать двумя способами: 1. Из файла EXCEL, в котором внесены координаты ЛЭП. 2. Вручную, нарисовав линию на картах указывая опоры мышкой (здесь, в редакторе).



Второй способ опишу подробно:

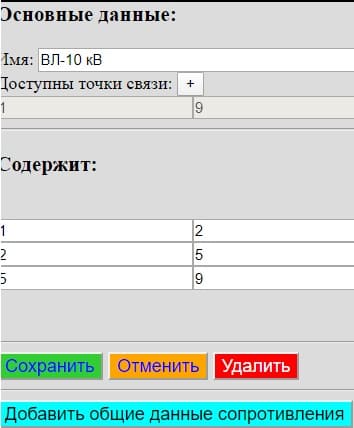

1. Кликнув на сопротивление, появится его меню с именем и составом, где указаны точки, типы проводов (КЛ), длины. Внизу будет видна кнопка для добавления прочих данных точек сопротивлений, куда включены и координаты.


Кнопка для добавления прочих данных точек сопротивлений

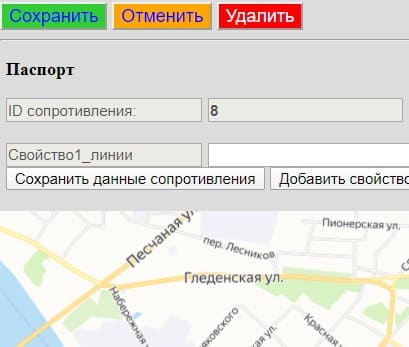

2. После нажатия на кнопку, появится "Паспорт" сопротивления, в который можно добавлять различные данные. Ниже откроется яндекс.карта:


Появление яндекс.карт на сайте.

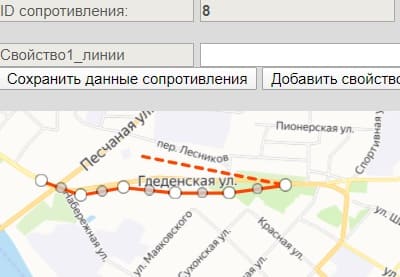

Компьютерной мышкой нужно нарисовать линию, указывая координаты точек (опор):


Рисуем линию ВЛ на яндекс.карте

В процессе рисования можно править точки - удалять, добавлять. Количество точек ограничивается составом сопротивления, к примеру сопротивление задано от 1 до 245 точки - можно занести все 246 точек.

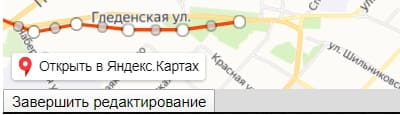

3. После редактирования линии на карте обязательно нужно сохранить линию , нажав на кнопку, расположенная ниже окна яндекс.карт, иначе координаты линии не сохранятся.


Кнопка завершения редактирования линии ВЛ на яндекс.картах

В выпадающем окошке программа запросит пароль - пока просто один пробел.

После этого можно выходить из меню сопротивления, нажав на кнопки "сохранить" или "отменить" (данные линии уже сохранены). При следующем клике на это сопротивление линия появится на карте, которую так-же можно править мышкой, а ниже появятся в виде
