Как просто начать расчёты в онлайн редакторе сайта TokiKZ.ru

Здесь кратко рассказано как в редакторе сайта создать схему, задать параметры сопротивлений, системы, выбрать трансформаторы, защиты и расcчитать первые токи КЗ схемы.


Более подробное описание элементов схемы можно посмотреть здесь.


1. Заходим в онлайн редактор под своим login / паролем или как Гость, нажав кнопку


Редактор откроется в новом окне


2. Нарисуйте однолинейную схему, перетаскивая базовые элементы на холст с зелёной боковой панели (начните с системы):

На экране телефона можно рисовать, но удобнее рисовать компьютерной мышью.


Система Трансформаторы Сопротивление или ЛЭП с отпайками Защита - (Отсечка, МТЗ) Аккумулятор Нагрузка ТП с нагрузкой

3. Между синими точками элементов нарисуйте линии связи:


Линия связи есть Связь между точками нет (отключен разъединитель)

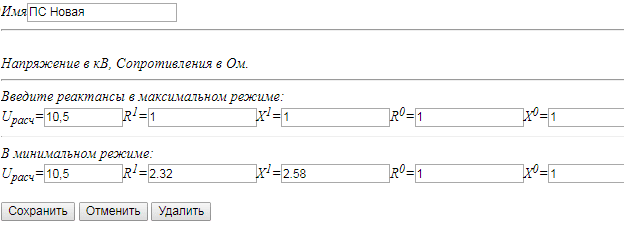

4. Для системы двойным нажатием задайте название, сопротивление в омах, и напряжение сети в киловольтах.


параметры системы

Для системы с изолированной нейтралью достаточно задать сопротивления прямой последовательности.

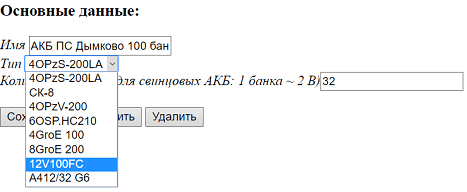

Для аккумуляторной батареи двойным нажатием задайте название, выберите тип АКБ и укажите количество банок.

параметры аккумуляторной батареи

5. Затем, двойным нажатием на каждом элементе схемы, нужно выбрать состав (кабель, провод ВЛ, шины, тип силового трансформатора, трансформаторы тока ...) - программа сама предложит.

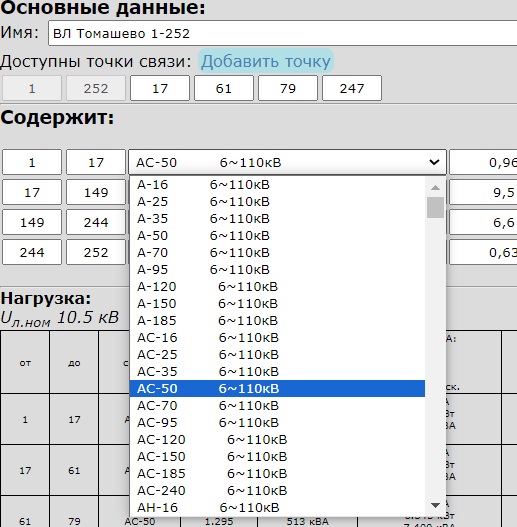

Для сопротивления:

Выбор сопротивления

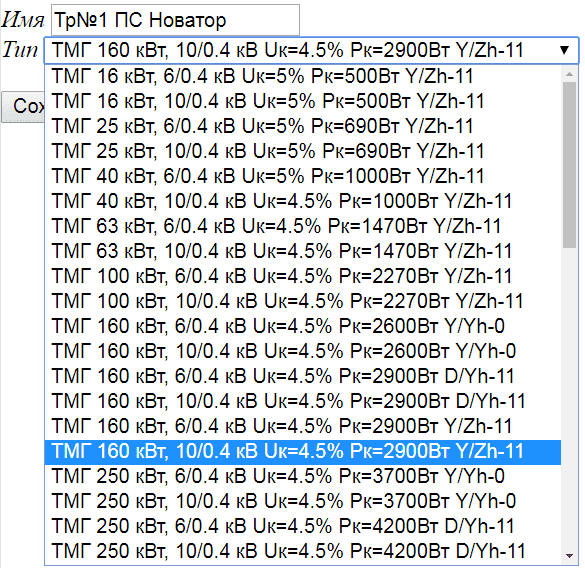

Для трансформатора:

Выбор трансформатора

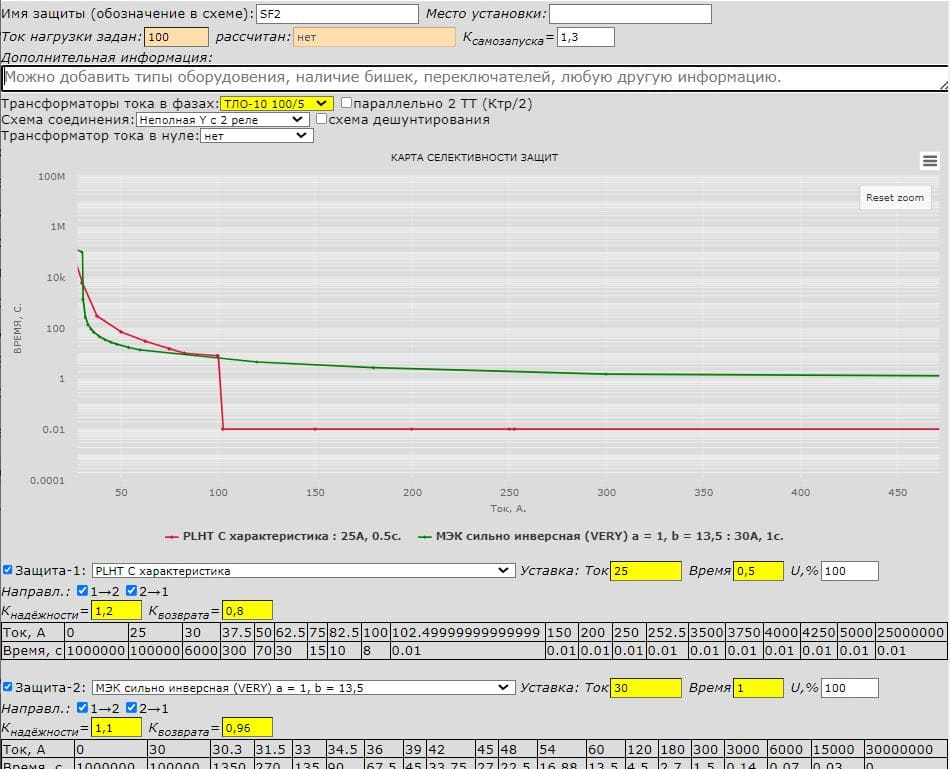

Для защиты выключателя можно задать 4 вида защит (время-токовые характеристики): 3 шт. для трёх фаз; 1 шт. для токов однофазного короткого замыкания (на землю).

Выбор защит

6. Нажмите кнопку РАССЧИТАТЬ и увидите результаты всех расчётов прямо на схеме.


Расчёт всех токов КЗ онлайн на схеме в графическом виде

7. Двойным нажатием на точку, для которой получены результаты расчёта, вызывается детальный протокол расчёта тока короткого замыкания с анализом работы защит:

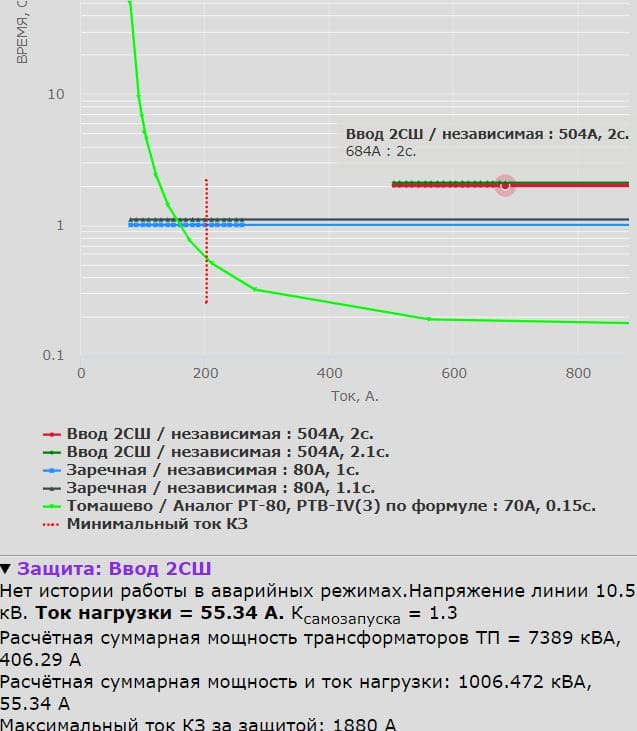

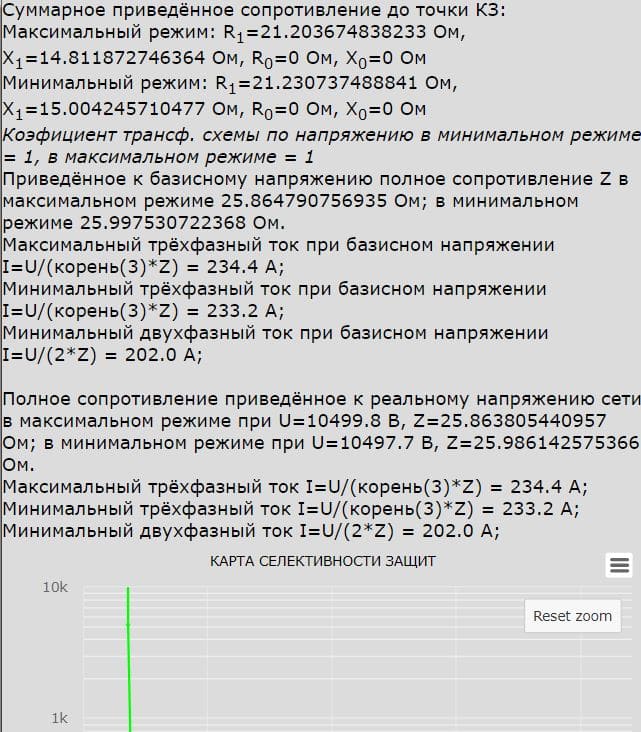

Пример протокола расчёта тока КЗ с анализом работы защит

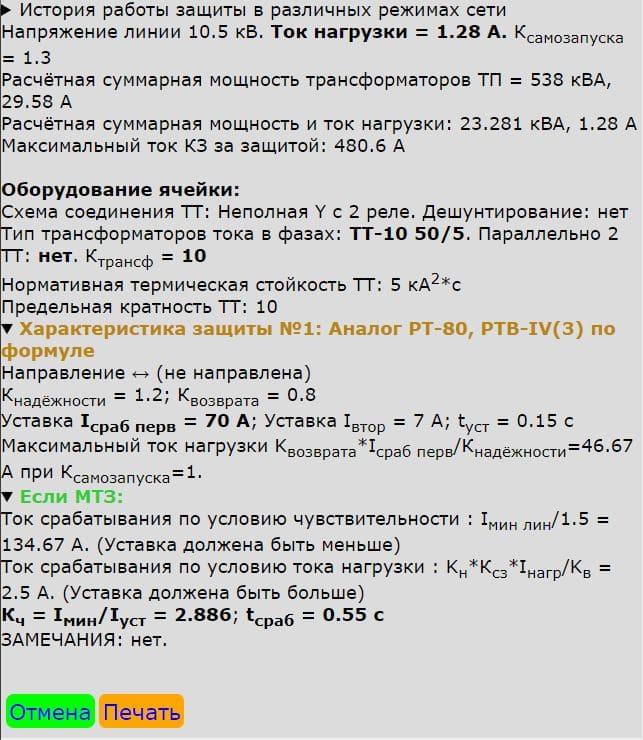

Ещё пример протокола расчёта тока КЗ с анализом работы защит

Для наглядности можно заменить фон-картинку на карту, скаченную с яндекс-карт или план дома, силового щита, любую фотографию поставить на задний фон схемы.

Добавлена возможность создания аварийных режимов (к примеру когда схема собирается разъединителями, задаются другие уставки защит и задаётся ток нагрузки для конкретного выключателя) с присвоением каждому названия. При этом запоминаются все изменения схемы от нормального режима работы сети.

Это даёт возможность за несколько секунд собрать аварийный режим, посчитать для него токи КЗ, получить протокола расчётов и вернуть схему в нормальный вид, каждый раз не задумываясь о тонкости сбора, разбора того или иного аварийного режима сети.
