Подсчёт нагрузок сети переменного тока.

В схемах 2 элемента несут информацию о мощности нагрузки.

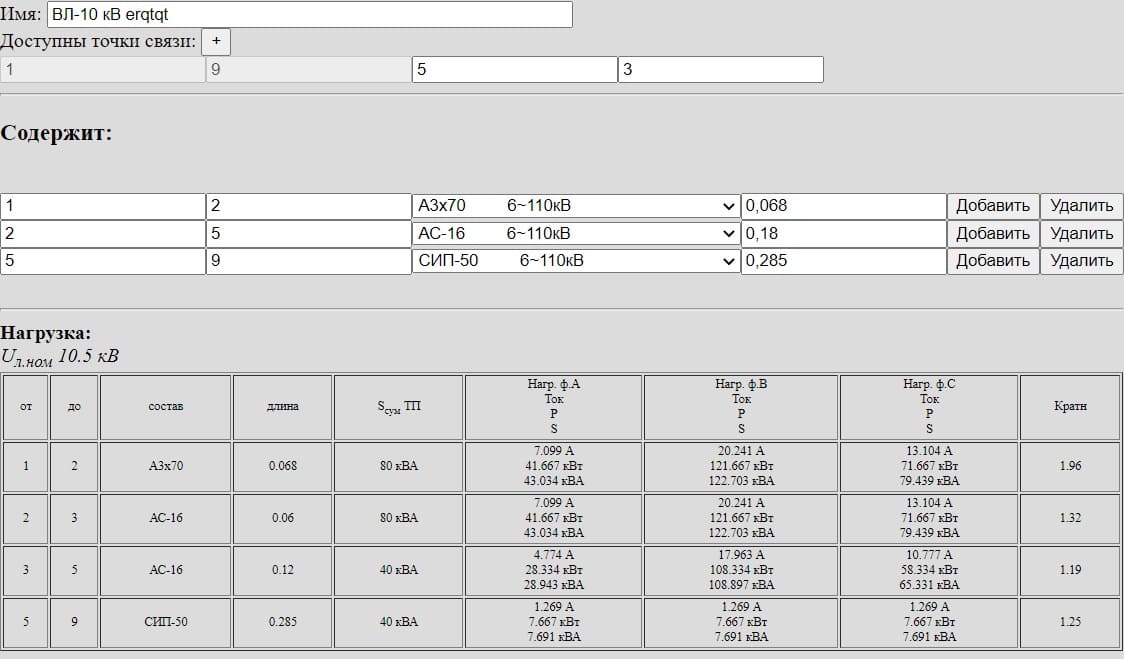

Программа суммирует нагрузки и мощности трансформаторов раздельно. Результат можно просмотреть в табличке, кликнув на любой элемент, к примеру:

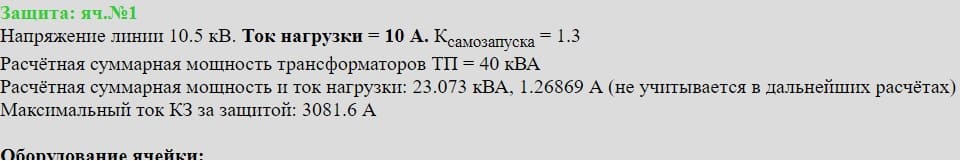

или расчёт нагрузки выполнен для каждой защиты в протоколе:

---

Простая нагрузка:

Используется для подсчёта суммарной нагрузки.

В поле Имя присвойте название, оно будет отображаться на схеме. Заполните поля Кратность пускового тока, Для 3 фазной нагрузки: активную мощность и угол между I относительно U, ±(0-90), Для нагрузке на разных фазах А,В,С соответственно P и угол,

---

Трансформаторная подстанция (ТП) с нагрузкой:

Используется для подсчёта суммарной мощности ТП (расчёта отсечки защиты) и суммарной нагрузки.

В поле Имя присвойте название, оно будет отображаться на схеме. Заполните поля Мощность трансформатора, Мощность нагрузки, Угол между I относительно U, ±(0-90), Кратность пускового тока,

При расчётах программа суммирует нагрузки в векторном виде.
